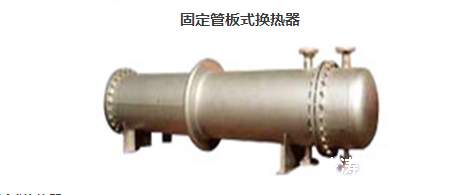

    固定管板换热器
    产品说明:

    产品详情:

    产品型号:固定管板式换热器
    固定管板式换热器结构简单,制造成本低,能得到最小的壳体内径,管程可分成多程,壳程也可分成双程,规格范围广,故在工程中广泛应用。缺点是壳程不能清洗,检查困难,对于较脏或有腐蚀性的介质不宜采用,它宜用于壳程结垢不严重或能化学清洗的场合。在热膨胀之差较大时,可在壳体上设置膨胀节,以减少因管、壳程温差而产生的热应力。
    公称直径
    公称压力PN  MPa
    管程数  N
    管子根数    n
    计算换热面积  m2
    换热管长度  mm
    φ19
    φ25
    1500
    2000
    3000
    4500
    6000
    9000
    9000
    φ19
    φ25
    φ19
    φ25
    φ19
    φ25
    φ19
    φ25
    φ19
    φ25
    φ19
    φ25
    ……
    ……
    400
    0.6-4
    1
    174
    98
    14.5
    10.8
    19.7
    14.6
    31.1
    22.3
    45.7
    33.8
    61.3
    45.4
    --
    --
    2
    164
    94
    13.7
    10.3
    18.6
    14
    28.4
    21.4
    43.1
    32.5
    57.8
    43.5
    --
    --
    500
    0.6-4
    1
    275
    174
    23
    19.1
    31.2
    26
    47.6
    39.6
    72.2
    60.1
    96.8
    80.6
    --
    --
    2
    256
    164
    21.4
    18
    29
    24.5
    44.3
    37.3
    67.2
    56.6
    90.2
    76
    --
    --
    600
    0.6-4
    1
    430
    245
    35.9
    27
    48.8
    36.5
    74.4
    55.8
    112.9
    84.6
    151.4
    113.5
    --
    --
    2
    416
    232
    34.8
    25.5
    47.2
    34.6
    72
    52.8
    109.3
    80.1
    146.5
    107.5
    --
    --
    4
    370
    222
    30.9
    24.4
    42
    33.1
    64
    50.5
    97.2
    76.7
    130.3
    102.8
    --
    --
    800
    0.6-4
    1
    797
    467
    66.6
    51.3
    90.4
    69.7
    138
    106.3
    209.3
    161.3
    280.7
    216.3
    --
    --
    2
    776
    450
    64.9
    49.5
    88
    67.2
    134.3
    102.4
    203.8
    155.4
    273.3
    208.5
    --
    --
    4
    722
    442
    60.3
    48.6
    81.9
    66
    125
    100.6
    189.8
    152.7
    254.3
    204.7
    --
    --
    ……
    ……
    1600
    0.6-2.5
    1
    3339
    2023
    --
    --
    378.8
    301.9
    578
    460.8
    877
    699.1
    1175.9
    937
    1773.8
    1413.4
    2
    3282
    1982
    --
    --
    372.2
    295.8
    568.1
    451.4
    862
    684.9
    1155.8
    918
    1743.5
    1384.7
    4
    3176
    1900
    --
    --
    360.2
    283.5
    549.8
    432.8
    834.1
    656.6
    1118.5
    880
    1687.2
    1327.4
    1800
    0.6-2.5
    1
    4247
    2559
    --
    --
    481.7
    381.9
    735.2
    582.9
    1115.4
    884.3
    1495.7
    1185.3
    2256.2
    1787.7
    2
    4186
    2512
    --
    --
    474.7
    374.9
    724.6
    572.1
    1099.4
    868.1
    1433.3
    1163.4
    2162.2
    1755.1
    4
    4070
    2424
    --
    --
    461.6
    361.7
    704.5
    552.1
    1069
    837.7
    1425.6
    1122.7
    2150.5
    1693.2
    ……
    ……
    3200
    0.6-2.5
    1
    14467
    8791
    --
    --
    --
    --
    --
    --
    3799.6
    3038.0
    5094.9
    4073.6
    7685.5
    6145.0
    2
    14398
    8758
    --
    --
    --
    --
    --
    --
    3781.5
    3026.5
    5070.6
    4058.3
    7648.8
    6121.9
    4
    14341
    8725
    --
    --
    --
    --
    --
    --
    3766.5
    3015.1
    5050.5
    4043.1
    7618.6
    6098.8
    ……
    ……
